Bobina MTB

Na trh právě přišel dlouho očekávaný model bobiny ve velikosti TT.

V článku sepíšu své postřehy, nebude to recenze v pravém slova smyslu, protože o modelu se již pár dní vášnivě diskutuje na fóru. Je tak zbytečné se rozepisovat o věcech, které se již probíraly. Místo toho bych se pokusil o srovnání podle fotografií skutečných strojů.

Model je zabalen v klasické krabičce, ve které je dále návod, sáček s dolepovacími doplňky, bandážovaným dvojkolím a také sáček s leptanými tabulkami.

Na přebalu je upozornění na opatrné vyjmutí modelu kvůli pantografům.



Základní údaje:

Hmotnost: 202 gramů (včetně dekodéru a reproduktoru)

Délka přes nárazníky: 131 mm (skutečnost 16140 mm, přepočet 134,5 mm)

Délka rámu: 120,8 mm (skutečnost 14900 mm, přepočet 124,1 mm)

Šířka skříně: 25,6 mm (2950 mm, přepočet 24,6 mm)

Rozvor podvozků: 26 mm (skutečnost 3330 mm, přepočet 27,75 mm)

Vzdálenost otočných čepů: 68 mm (skutečnost 8170 mm, přepočet 68 mm)

Průměr kol (bez loukotí): 9,8 mm (skutečnost 1250 mm, přepočet 10,4 mm)

Výška spodku skříně nad TK: cca 7,7 mm (skutečnost 920 mm, přepočet 7,7 mm)



Aktualizace 24.8.

k rozměrům jsem získal vyjádření p. Báni:

délka rámu a modelu  141 je navržena primárně po pozdější výrobu ř. 140 , která je  typ 15700 mm délky, tj 131 mm, aby se dal  použít stejný pojezd.   Manažersky  jsem rozhodl že částečně zkrátím ř 141  aby délka odpovidala největšímu počtu loko 140  čísel 41..100.  Opačně prodloužení 140 by asi bylo více viditelné.

Proto to tak odneslo trochu plošší čelo, poněvadž jsem musel dohnat délku kabiny na boku a zvolit kratší rádius.





Vzhled

Nástřik je proveden čistě, přechody barev jsou ostré, barva nikde není zafoukaná. Potisk je krásně čitelný, soutisk barev na tabulkách a výrobních znacích je přesný. Oproti předešlým modelům je to na lepší úrovni.

Přechod zelené a krémové barvy je, alespoň dle fotek ve správné výšce. Žlutý pruh na čelech je však úzký, má asi 1,8 mm místo 2,5 mm

Tabulky s číslem a označením ČSD na boku jsou poněkud výš než by měly být, stejně tak škodovácký znak.

Nápisy jsou sice krásně čitelné, provedení a rozmístění však odpovídá pozdější epoše. Na dobových fotografiích je nápisů méně, jsou jiné, např. malá tabulka laků na boku čelníku místo té velké současné. Nápisy také byly ve žluté barvě.

Podoba modelu byla vybrána podlé této fotky. Ironií je, že na obou je jasně vidět umístění tabulek i podoba a rozmístění nápisů. Proč je to na modelu úplně jinak?











Dvojkolí jsou bohužel plná, což asi nikdo nečekal. Argument, že to stejně není vidět je dost chabý, protože to vidět jde. Sice je to hodně překryté, ale patrné:

Nicméně je přislíbena možnost koupit si loukoťová dvojkolí jako doplněk. To je myslím dobrý počin, protože je jasné, že loukoťová dvojkolí v základním provedení by dost zvedla cenu modelu a ne všichni to budou požadovat.



Střecha

Upozornění na opatrné vyjímání modelu z krabičky je na místě, pantografy jsou totiž velmi jemné. I ve srovnání s pantografy Tillig (Sommerfeld). Spodní část je plastová, horní z drátu. Lyžina je z leptu. Tvarově by pantografy měly odpovídat, mají typický kryt uprostřed, nezdají se mi akorát lyžiny ve srovnání s fotkami níže. Pantografy nejsou ve střeše pevně připevněné, je třeba na to dávat opravdu pozor. Asi bude stačit zakápnout izolátory v otvorech lepidlem, zatím jsem to tak nechal, na kolejišti se mi podařilo párkrát narazit do přečnívajících kabelů, apod. Pantograf upadl, ale nic se mu nestalo.

Kdo má však na kolejišti trolejové vedení, bude mít možná problém s přítlakem sběračů k troleji. Pod krytem jsou pružinky, ale nejsou moc silné.



Elektroinstalace

Model je vybaven jen 6-pinovým rozhraním, což je trochu zklamání po předešlých modelech. Osvětlení je pouze čelní, bílými diodami. Údajně bylo toto řešení zvoleno proto, že lokomotiva má sdružené svítilny a použití dvou diod by nebylo vhodné.



Ozvučení

Model je na ozvučení připraven, neobsahuje žádný reproduktor, ale jen volné místo. Toto řešení naopak velmi vítám, protože reproduktory v modelech MTB jsou pro tyto účely naprosto k ničemu, mají nekvalitní zvuk s vysokou frekvencí bez bassů. U bobiny tak není třeba nic kuchat s rizikem poškození, stačí do volného prostoru vložit reproduktor, kostka ZIMO přesně pasuje.

Dekodér je možné použít např. ZIMO MX646N, je tu jen malý problém, obal tohoto dekodéru je tlustý, je třeba konektor modelu vyhnout nahoru a poté zpět dolů v ostřejším úhlu







Dolepovací doplňky

V balení jsou stejné výlisky jako u modelů berty, můžeme použít stěrače po mírném zkrácení, houkačky a topnou spojku. Dále je tu pěkný leptík tabulek. Ale je v podstatě na nic. Tabulky mají správné rozměry, tištěné tabulky na modelu jsou však větší, nehledě na to, že jsou výš. Bohužel tohle je nemoc MTB, která mi dost vadí, protože to nejde odstranit bez poškození laku. Předpokládám, že verze ČSD pak bude mít Kryšpínovo číslo roztaženo na stejný formát jako u bert, tohle je prostě věc, kterou nedokážu pochopit a vyjádření MTB, že 99%lidí stejně tabulky nelepí nerozumím už vůbec… Jak složité je natisknout to menší ať už někdo lepí nebo nelepí?



bobina spolu s bastardem 372.001 od Kuehna. Oba modely spadají do stejného období



Inspirace pro ty, kteří také nemají troleje:-)



Srovnání s předlohou

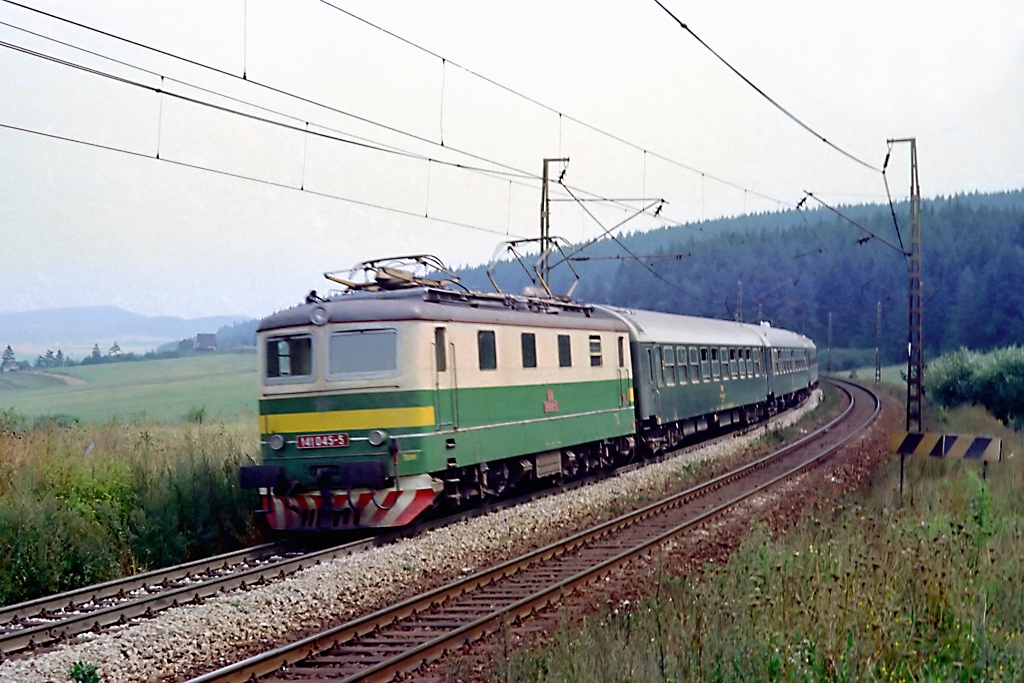

141.004 – fotografie Pavel Matoušek







E 499.112 – fotografie Liadem a Pavel Matoušek













Lokomotiva E 499.112 “budoucí muzejní” vozidlo, ale nápisy má zrovna jako model, z období kolem roku 2007, tzn. špatně.



Jízdní vlastosti

Lokomotiva jezdí jemně, při srovnání s bertou MTB je mnohem tišší a také rychlejší. Maximální rychost na analogu nemám jak zjistit, na digitálu s dekodérem ZIMO jsem dosáhl různých hodnot od 106 do 113 km/h. Chtělo by to model nejdřív zajezdit a pak teprve kalibrovat, vypadá to ale, že rychlost bude odpovídat předloze. Tažná síla lokomotivy je dostatečná i bez dvojkolí s bandáží, hmotnost modelu je slušná



Tvary a detaily

Pokud jde o základní tvar kastle, to si netroufám hodnotit, protože elektrické lokomotivy v mém okolí nikde nejezdily, tudíž to nemám „v oku“ a nemám možnost si to jet i s modelem někde proměřit. Stavěl jsem kdysi z Molatova odlitku jedničkovou bobinu, která měla čela poněkud plochá, pak nulkovou od Číže, která je kulatější. Před dopsáním tohoto článku jsem dostal od kolegy P. Krulicha obrázky 3D modelu, který tvořil podle přesné dokumentace. Součástí byl i výkres s šablonami partií čela











Pohled z boku souhlasí. Výška rámu, střechy, sklon čela.



čelo je však skutečně plošší než by mělo být, což je jasně patrné po přiložení šablony, uprostřed je mezera asi milimetr.







střecha je mírně placatější, ale to jsou jen desetinky.



Sklon čela sedí přesně.



Pro srovnání Čížův odlitek nulkové bobiny. Nevím nakolik se lišily čelní partie nulkové a jedničkové bobiny, ale šablony tu sednou jak ulité, proto pár srovnávacích snímků:







Na diskuzním fóru se upozorňovalo na vysoko položenou skříň a velkou mezeru mezi skříní a písečáky. Skříň je ve správné výšce, 7,7 mm (920 mm skut.), to by jinak neseděla ani výška nárazníků. Jestli je mezera mezi písečáky a skříní velká, to je diskutabilní. Každého, kdo někdy bobinu stavěl napadne, jak to bude projíždět oblouky a zlomy nivelity, když ty bedny budou narážet do kastle. Model spolehlivě projel i moji “zemědělskou dráhu” bez vykolejení, takže tady není co řešit.

Padla také zmínka o špatném počtu prolisů na bateriové skříni. Na fotkách E 499.112 výše je na každém boku jiný počet. U jiných strojů skříně nejsou vůbec nebo mají zase jiné odlišnosti, to už jsou ale detaily, které by stály za úvahu při nějakém vlastním tuningu nebo přestříkání na nějakou svou verzi.



Závěr

Model vypadá slušně, oproti dřívějším modelům je tu znát pokrok, ať už jde o vzhled nebo jízdní vlastnosti. Byl celkem odvážný počin pustit se do modelu elektrické lokomotivy, tím spíš, že jedničková bobina není zrovna kultovní vozidlo jako třeba nulková. I tak se provoz těchto strojů line několika epochami, takže se nabízí více nátěrových variant a nejen ČSD a ČD. Jízdní vlastnosti a odběr proudu, stejně jako tažná síla jsou výborné, na kolejišti model obstál bez problémů. V prodeji by měla být doplňková sada s loukoťovými dvojkolími a snad některé mutace budou v tzv. šťoural verzi:-), která bude mít DPS s rozhraním plux16 a koncovými světly. Tak uvidíme.

Bohužel ani tomuto modelu se nevyhnuly určité tvarové nedostatky. Zde si prostě nelze nevzpomenout na aktivity D. Struppa kolem brejlovců a bert Kuehn, kdy se ještě před výrobou zveřejnil na stránkách vzorek nebo náhled 3D modelu s výzvou “hledejte chyby”. A nebo náprava nedostatků u Bai od Šikulů. Proč to u MTB nejde…

K tvarům a rozměrům je v úvodu článku podáno od MTB vysvětlení.



Petr Smutek
